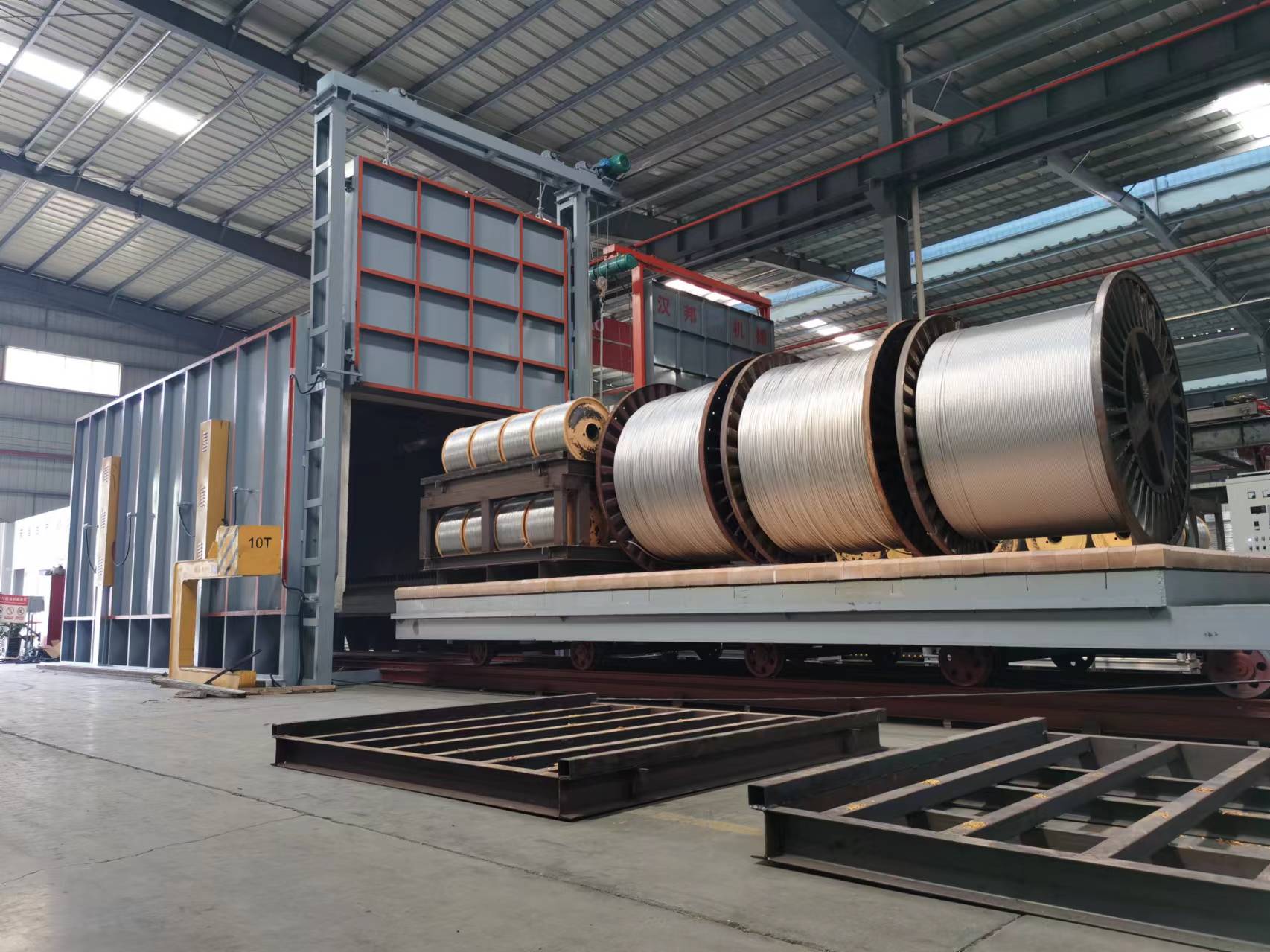

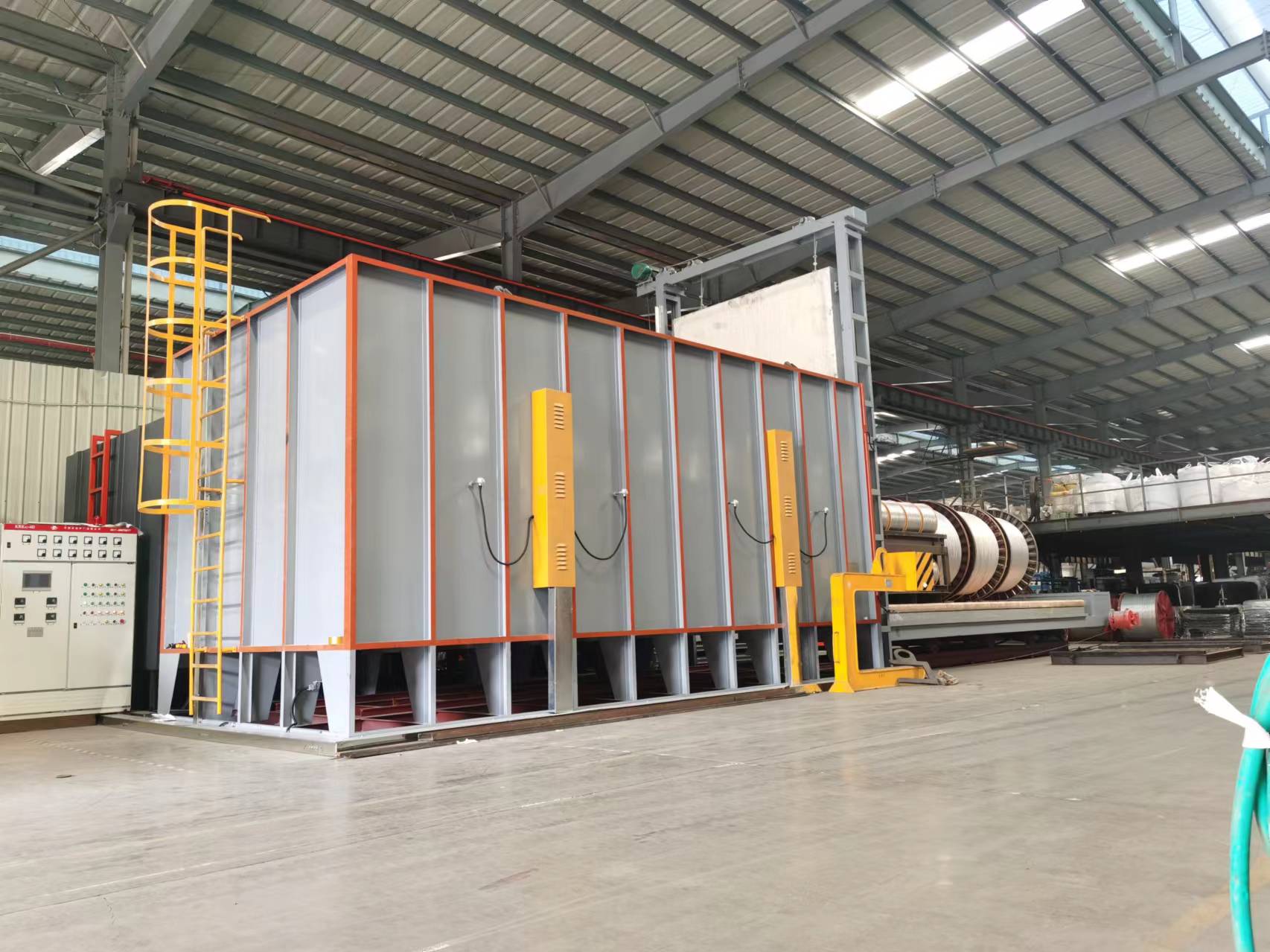

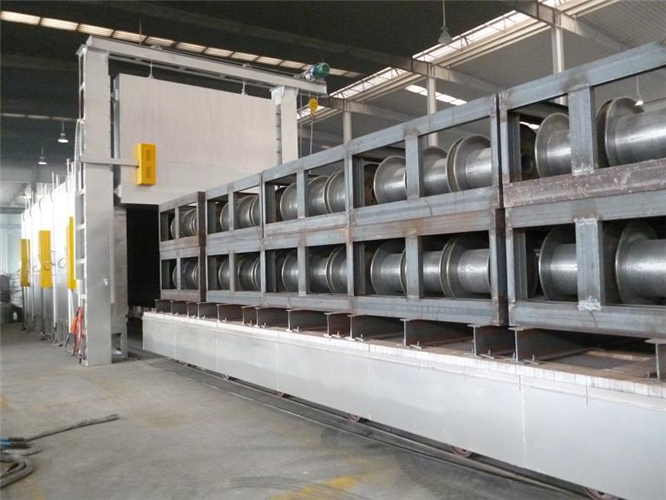

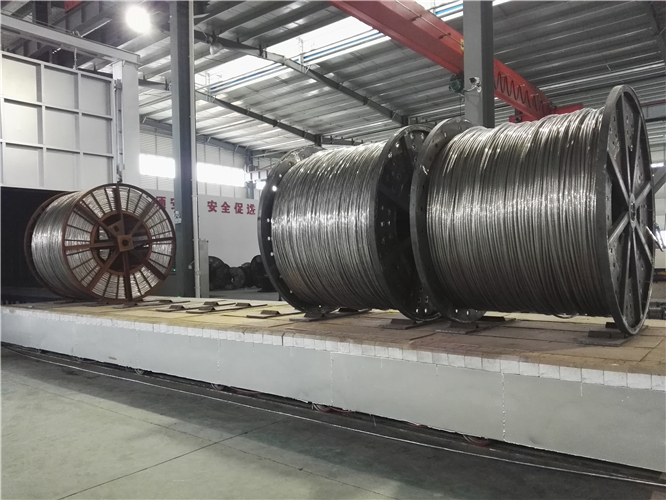

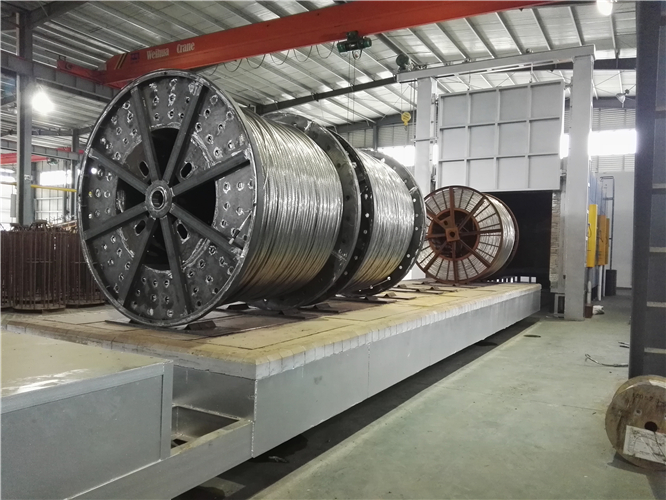

鋁合金電纜線退火爐

一、技 術 參 數
1、額定功率：380kw
2、額定電壓：380V、3相、50Hz
3、額定溫度：450℃
4、控溫區數：4區
5、空爐升溫時間：≤1.5h
6、工作尺寸：5500×2800×2800mm(L*W*H)
7、料盤尺寸：φ2500×1000mm 、φ2000×1000mm
8、每爐裝料數量：4盤
9、控溫方式：PID固態繼電器，日本島電（FP93）智能程序數顯儀表控溫，
盤固VX5100R記錄義。
10、   爐溫均勻度：≤±5℃
11、   控溫（儀表）精度：±1℃
12、   熱循環風機
12.1 功率：7.5kw
12.2 風量：12000－16000m3/h
12.3 風壓：1700-1200Pa
12.4 轉速：1440r/min
12.5 數量：4臺
13臺車驅動電機：5.5KW
14臺車行走速度：～6m/min
15臺車載重：～25t
16設備占地面積：～18×7.2×6.3m

二、電 爐 結 構
1、退火電爐由爐殼、爐襯、爐門、裝料臺車、加熱元件、熱循環風機及導流系統和溫控系統等組成。
2、爐體框架采用槽鋼焊接制作，外殼側板采用Q235鋼板焊接，結構牢固可靠，整體強度好，不易變形，外表平整光潔。
3、爐襯為全纖維結構，爐襯的纖維是采用山東魯陽股份有限公司運用真空甩絲法生產的標準型，壓縮后模塊容重≥230Kg/m3，爐襯總厚度為240mm。采用科學合理的鑲裝方法，此結構少有熱橋短路現象出現，又是平疊兩種方式結合制作，氣密性較好，具有牢固可靠、維修方便、使用壽命長、節能效果好、爐體重量輕、爐體外殼溫升小等優點。
4、爐頂設置有降溫孔，采用不銹鋼制作成桶形結構，降溫孔上設有手動閥，此結構操作簡單，方便，效果好等優點。
