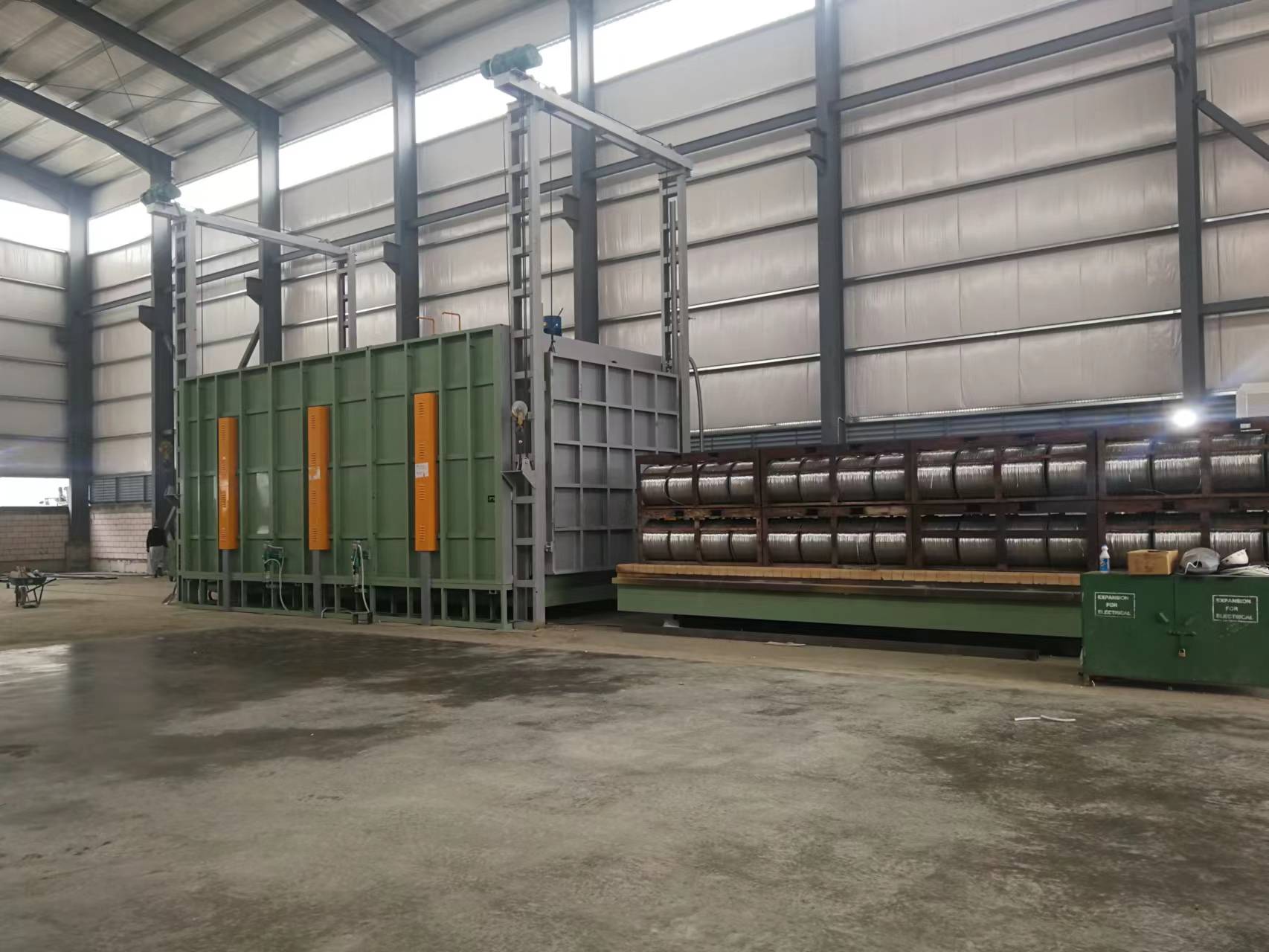

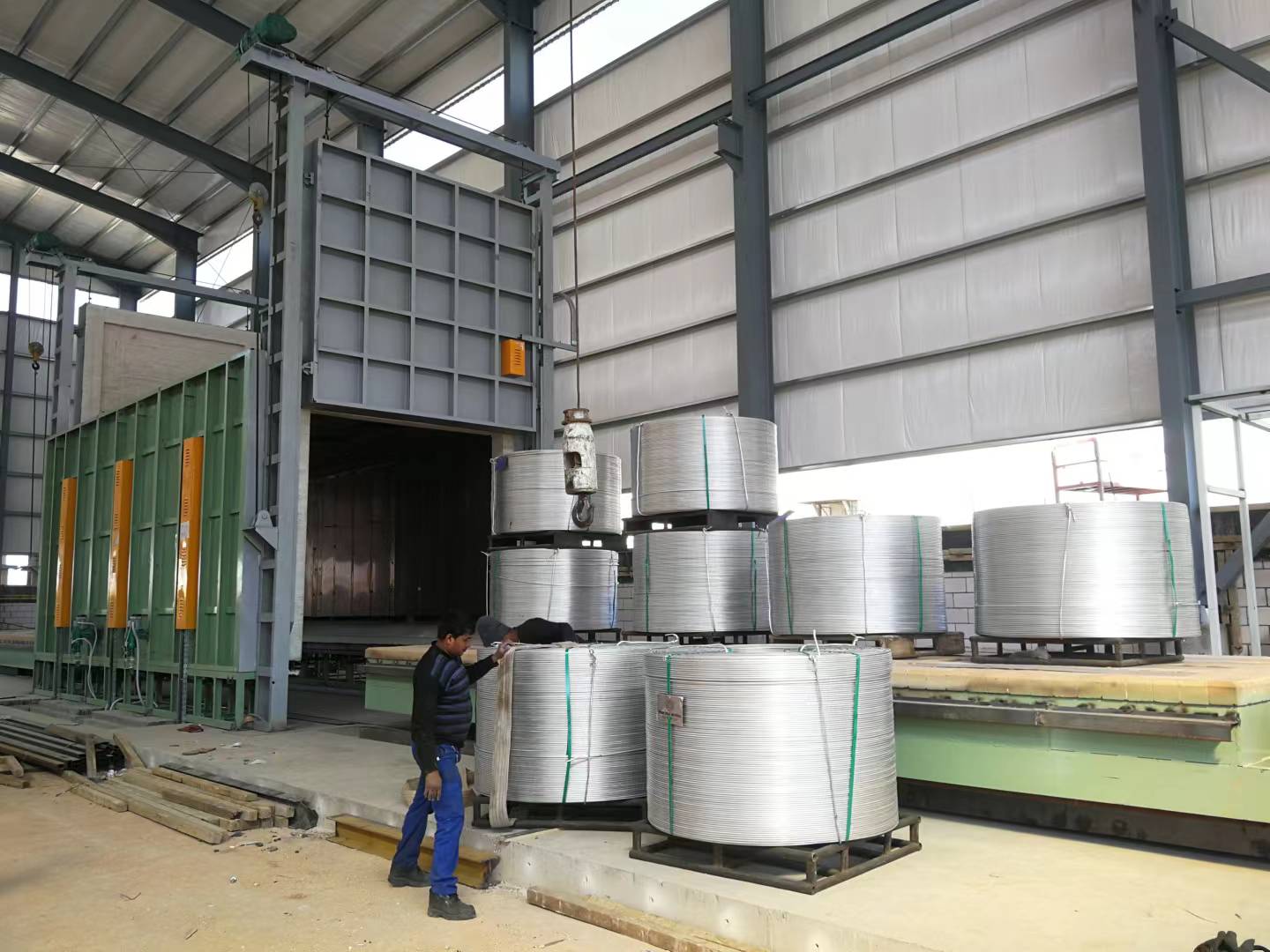

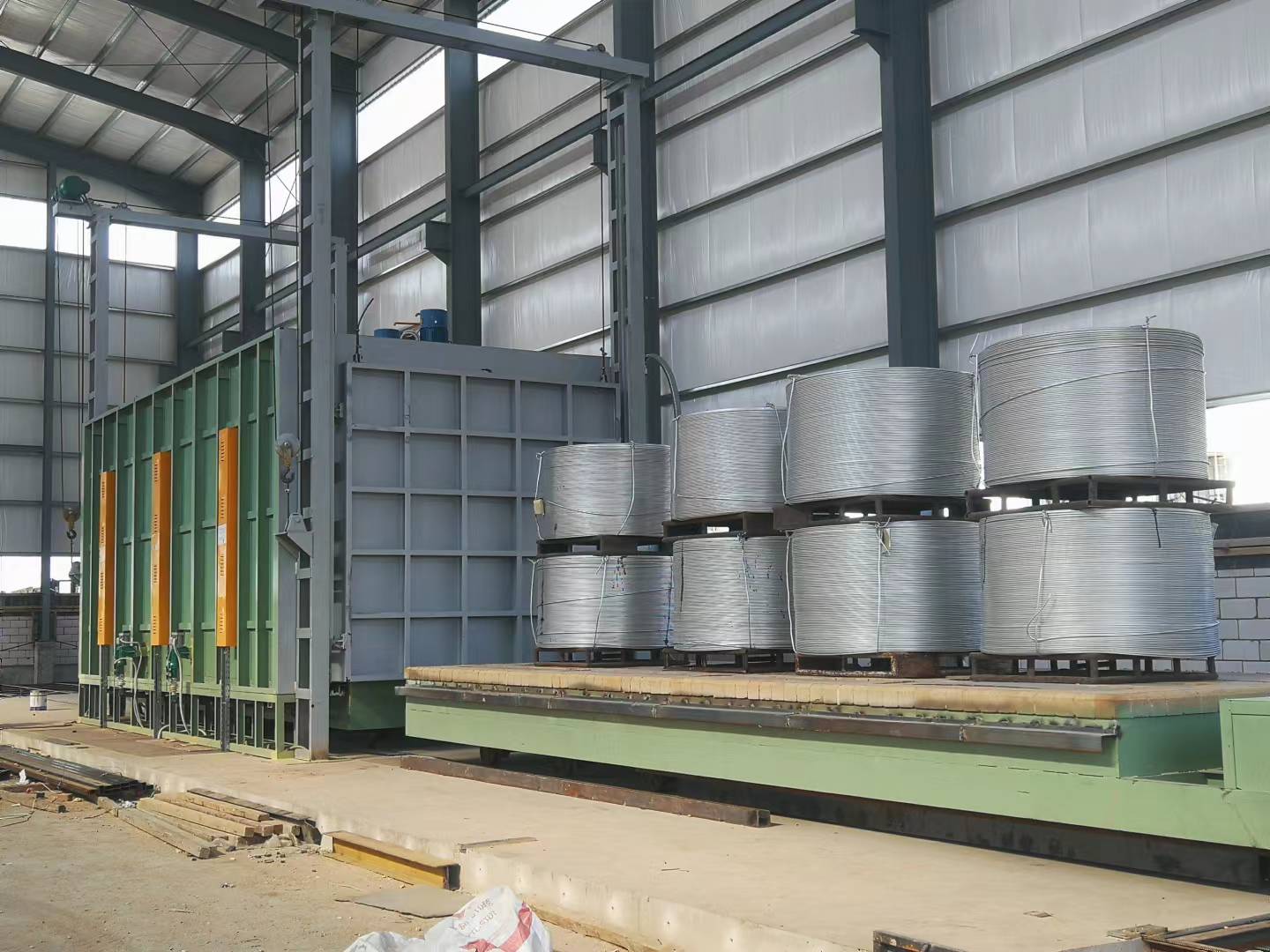

鋁合金線材時效退火爐

一、主要技術參數
1.1 額定功率：380KW±10
1.2 額定電壓：380V  3相  50Hz
1.3 額定溫度：280℃
1.4 控溫區數：4區
1.5 控溫方式：PID固態繼電器，日本島電FP93系列智能程序儀表控溫+西門子S7-200PLC，PC計算機及聲光報警
1.6 爐膛尺寸：6000×2780×1900mm（長×寬×高）
1.7 空爐升溫時間：≤1.5h
1.8 爐溫均勻度：±5℃（有效工作區內）
1.9 爐殼外壁溫度：≤室溫+25℃
1.10料架外形尺寸（長×寬×高）：1685×2380×800mm（每爐6只，用戶自備）
1.11 爐門升降電機：4.5KW
1.12 熱循環風機：
1.12.1 數量：4臺
1.12.2 功率：7.5KW(變頻控制)
1.12.3 風量：14000～18000m3/h
1.12.4 風壓：1700～1200Pa
1.12.5 轉速：1440r/min
1.13 臺車驅動電機：5.5KW
1.14 臺車行走速度：～6m/min
1.15 臺車載重：～25t
1.16 每爐裝料數：54盤料（φ630×475mm）
1.17 設備占地面積：～18×7.2×6.3m
二、技 術 特 性
2.1 鋼架式纖維固定方式，不會(huì )產生熱橋短路，纖維采用層鋪和疊鋪交錯的方式，爐襯導熱系數?。?.09W/㎡），保溫性能好，節能效益高。
2.2 雙軌道爐門自重壓緊機構，輕巧靈便，密封效果好，而且不需要另加動力，爐門在升降過程中脫離爐門口，而使得爐門的壓緊軟邊不受損傷。
2.3 采用纖維爐襯整體重量輕、熱損耗小、升溫快，從而降低加熱功率，節省能源，與耐火磚相比，節約能耗20%左右，且使用壽命大大超過耐火磚爐襯，延長了大修期限。
2.4 在爐側安裝一只操作箱，能直觀地對現場進行操控（臺車的進出、爐門的升降和風機的轉停動作），減輕了操作工的勞動強度，從而降低設備的故障率，保證了設備的安全使用。
