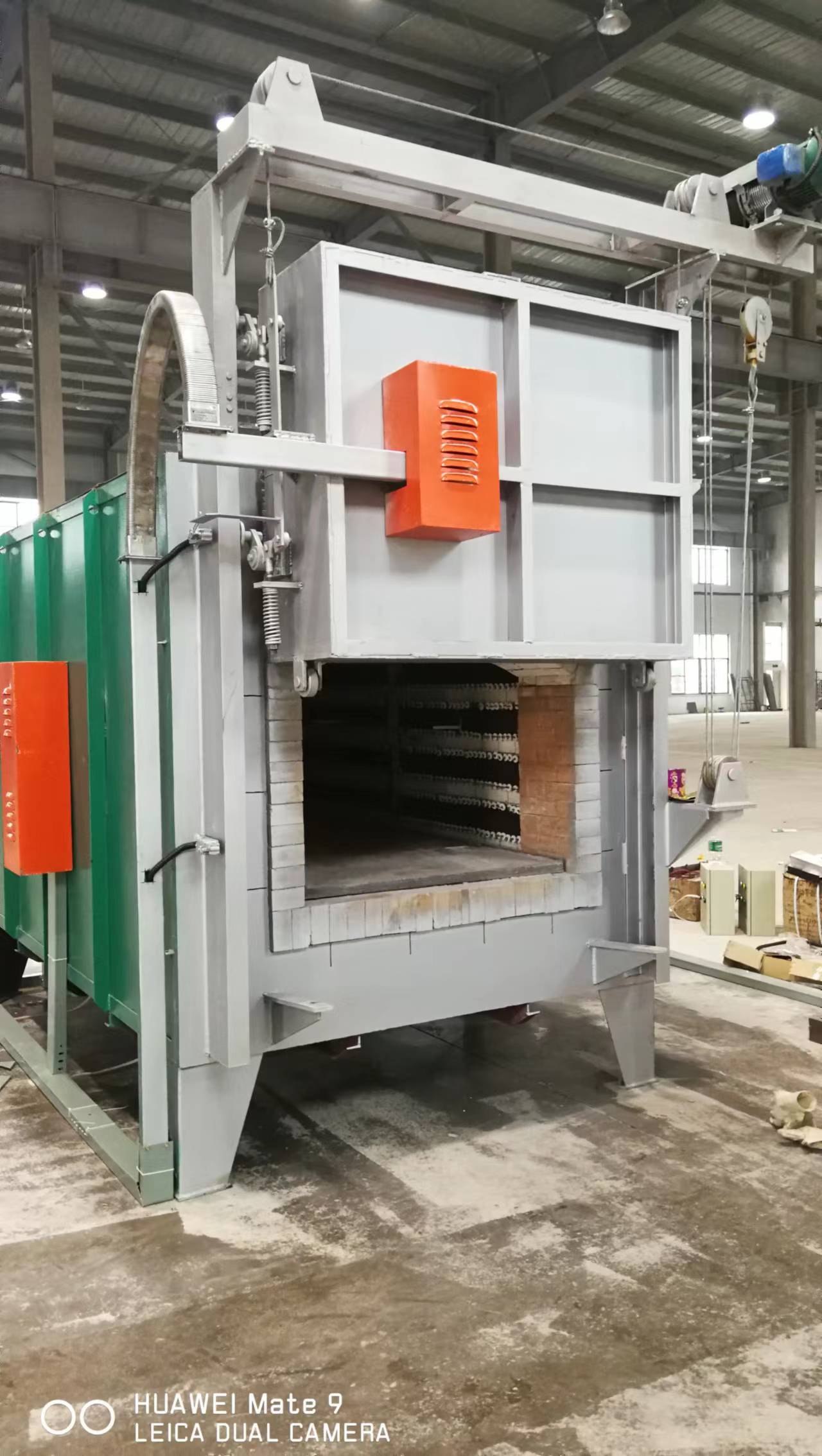

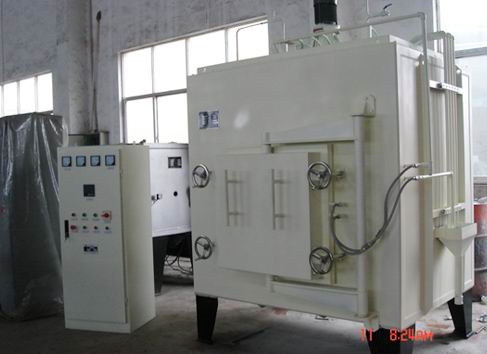

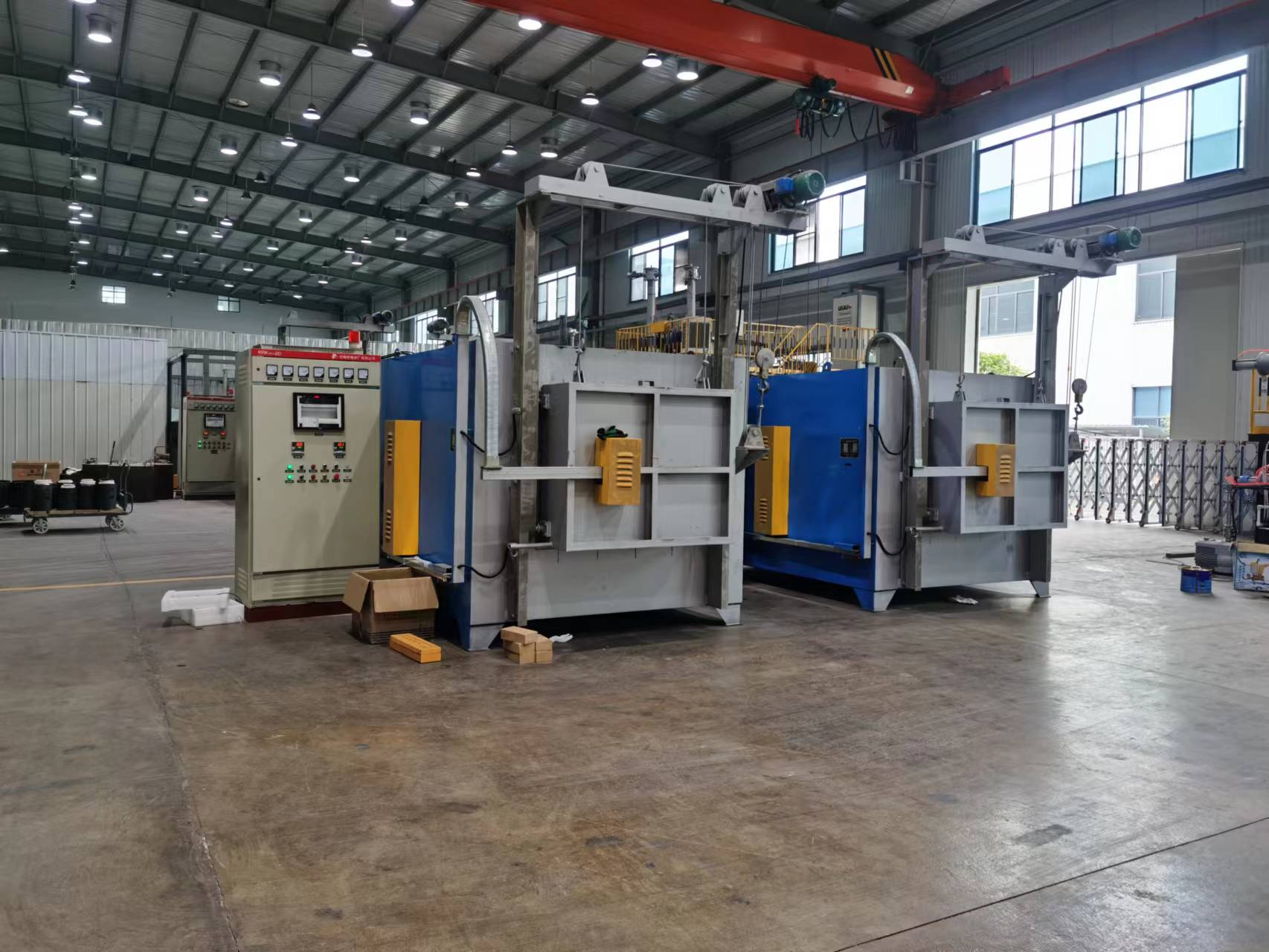

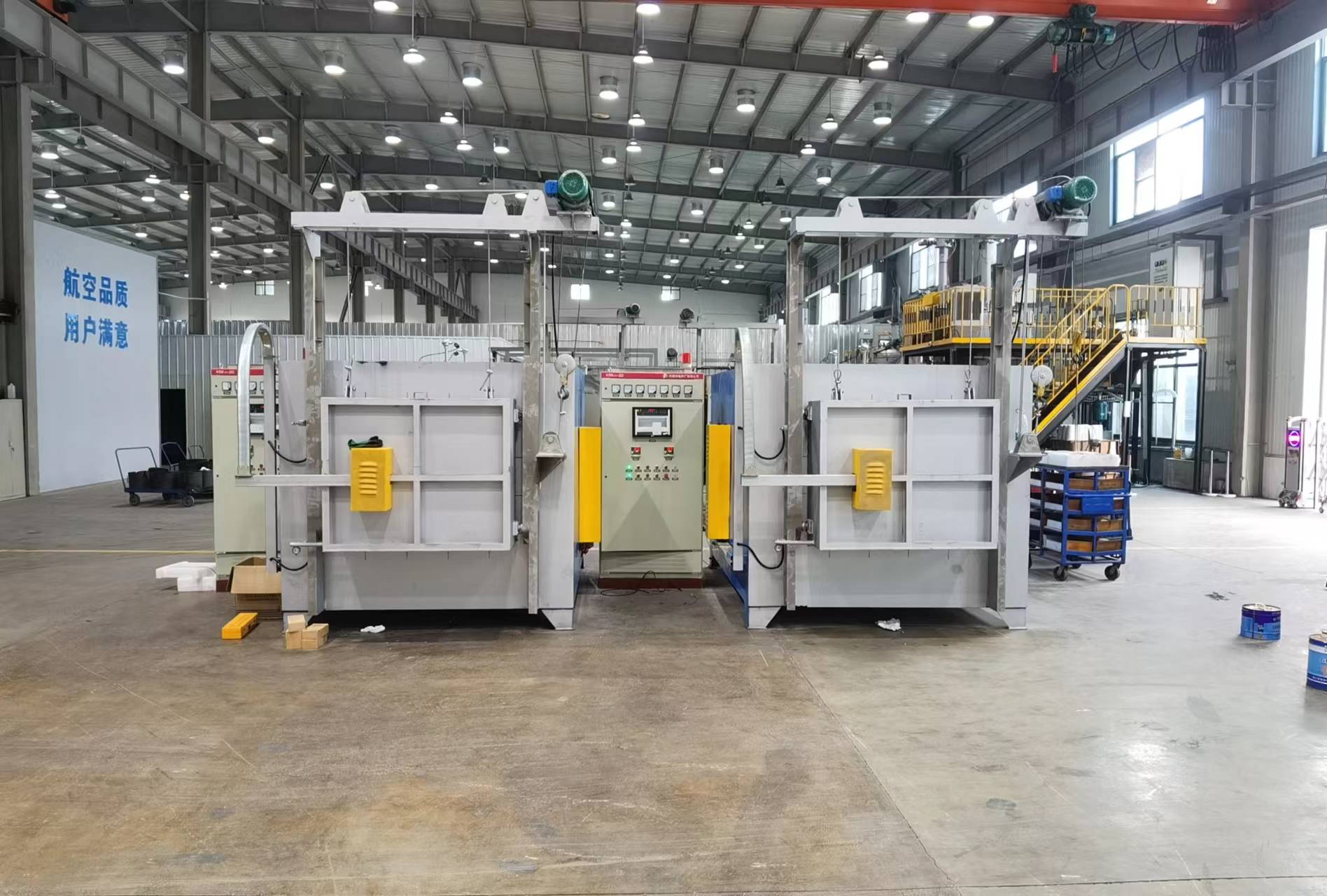

高溫精密箱式爐

一、設備概況

1.1 設備名稱：高溫（高精度）箱式爐

1.2 設備爐型：箱式

1.3 加熱方式：電加熱

1.2 設備用途：主要用于專項工件高溫正火、淬火熱處理

1.3自然條件：符合當地的自然條件

1.4設備供電系統：主電源條件：頻率：50HZ±1HZ

                             低壓：AC380/220V+10%-﹣10%，3PTN-C-S

二、技術參數( technical parameters)

1．   額定功率： 45KW （可調)

2．   額定電壓： 380V  3相  50Hz

3．   額定溫度： 1200℃

4．   工作溫度：600～1100℃。

5．   控溫區數： 1區（控溫）

6．   爐溫均勻性：溫度均勻性：±5℃（800℃-1100℃），立體9點測溫，按HB5492在有效工作區內進行。

6.1  溫度均勻性：±10℃（600℃-800℃），立體9點測溫，按HB5492在有效工作區內進行。

7．   控溫點的控制精度:  ≤1℃

8.控溫方式：PID移相觸發三相電力調整器控制，采用昆侖通泰觸摸屏電TPC1570Gi， 西門子S7-200PLC控制＋歐陸3504型可編程智能儀控制，（工控觸摸屏控制及智能儀表3216型聲光超溫報警，手動＋自動兩種方式控制）

9.溫度記錄：歐陸6180A有紙記錄儀記錄溫度

8．   爐膛有效工作區: ≥900mm×600mm×400mm（深×寬×高）

9．   升溫速率可控：空爐由室溫升至1200℃≤4h，升溫過程自動控制。

10． 空爐升溫時間：從室溫到1200℃≤4小時

12. 爐外壁溫升：≤50℃（不含爐門處）

13.  爐門升降電機：2kw

13.1 爐門升降速度：～6m/min

14．水冷式循環風機

14.1數量：1臺

14.2 功率：2.2KW(變頻控制)

14.3 風量：3300～4800m³/h

14.4 風壓：570～370Pa

14.5 轉速：1420r/min

15.環保要求：設備應符合JB8434、GB/T30822等環保標準。
